Okay, bài này mình sẽ hướng dẫn cách thay đổi Boot Logo trên Beaglebone Black. Ban đầu mình nghĩ sẽ là 1 cái phải tìm hiểu sâu. Nhưng thực tế cách thay đổi khá đơn giản. Và đấy cũng là 1 cái hay của Linux khi đã hỗ trợ rất nhiều nhưng Package. Việc của mình là mò ra cái cần dùng và ráp nó lại.

1. 1. Mò mẫm
2. 2. Tạo img.h bằng make-image-header.sh

1. Mò mẫm

Để làm bài này mình đi search trên mạng nhiều chỗ và va dính guide sau : https://oestudyard.blogspot.com/2012/04/change-gumstix-overo-booting-screen.html

Và mình biết được là đúng psplash nó sẽ kiểm soát boot logo thật

Nên là mình xem recipe file bb của psplash xem như thế nào đầu tiên. Thông thường khi tìm kiếm 1 file dạng psplash.bb mình sẽ tìm kiếm như sau

zk47@ltu:~/Learning/yocto-bbb$ source poky/oe-init-build-env build-bbb/
zk47@ltu:~/Learning/yocto-bbb/build-bbb$ bitbake-layers show-recipes psplash
psplash:
  meta                 0.1+gitAUTOINC+44afb7506d

• Tuy nhiên như này thì vẫn không biết được địa chỉ thực của nó nên mình dùng kiểu chay

zk47@ltu:~/Learning/yocto-bbb/build-bbb$ find .. -name "*psplash*.bb*"
../poky/meta-poky/recipes-core/psplash/psplash_git.bbappend
../poky/meta/recipes-core/psplash/psplash_git.bb

Vậy là ta tìm thấy các file bb và lưu ý có cả bbappend đến từ meta-poky.

Ở đây, về lịch sử thì layer meta thuộc về open-embedded, meta-poky thuộc poky thuộc Yocto Project phát triển trên nền tảng open-embedded.

Ta check 2 folder và bạn thấy file nào khả nghi nhất ? Đúng rồi đó là file psplash-poky-img.h

zk47@ltu:~/Learning/yocto-bbb/poky/meta/recipes-core/psplash$ tree
.
├── files
│   ├── psplash-init
│   ├── psplash-poky-img.h
│   ├── psplash-start.service
│   └── psplash-systemd.service
└── psplash_git.bb

zk47@ltu:~/Learning/yocto-bbb/poky/meta-poky/recipes-core/psplash$ tree
.
├── files
│   └── psplash-poky-img.h
└── psplash_git.bbappend

1 directory, 2 files

Ta thấy ở đây meta-poky đã ghi đè lại file image gốc (Đổi sang logo Yocto Project). Do đó ta cũng làm việc tương tự, là tạo ra file img.h này

Vậy làm sao để có thể tạo được file header cho image này, ta tiếp tục đọc mục 2 ở Open-Embedded Study Yard blog kia.

2. Tạo img.h bằng make-image-header.sh

Vậy là trong psplash repo đã cung cấp cho ta 1 script để đổi được từ 1 ảnh thường sang img.h (Nó giống như kiểu ảnh bitmap vậy. )

Có 2 cách để ta có được script này, 1 là vào trực tiếp repo kiếm file này lấy nội dung, 2 là ta bitbake ra để nó clone từ git về rồi ta vào build-bbb để lấy.

Mình học yocto mà, nên ta sẽ làm cách 2.

zk47@ltu:~/Learning/yocto-bbb/build-bbb$ bitbake psplash
zk47@ltu:~/Learning/yocto-bbb/build-bbb$ bitbake -e psplash | grep ^WORKDIR
WORKDIR="/home/zk47/Learning/yocto-bbb/build-bbb/tmp/work/armv7at2hf-neon-poky-linux-gnueabi/psplash/0.1+gitAUTOINC+44afb7506d-r0"

Ta đến folder WORKDIR này, vào thư mục git, copy make-image-header.sh về máy cá nhân

zk47@ltu:~/Project/Boot_Logo$ ls -l
total 400
-rwxr-xr-x 1 zk47 zk47    255 Thg 9  14 21:38 make-image-header.sh
-rw-rw-r-- 1 zk47 zk47  31548 Thg 8  27 21:43 mylogo.png

Okay, mình copy mylogo.png vào cùng 1 folder, mở terminal lên và làm các bước sau

convert mylogo.png -background white -alpha remove -alpha off \
    -gravity center -extent 640x480 my-splash-640x480.png

./make-image-header.sh my-splash-640x480.png POKY

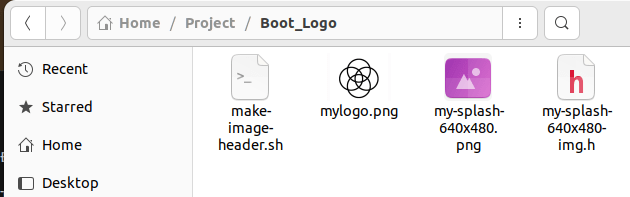

Đầu tiên convert ảnh của mình sang kích thước 640×480, sau đó chạy script. Cuối cùng ta sẽ có các file sau

Các bạn có thể tạo 1 recipes để chứa file bbappend, mình hơi lười nên sửa trực tiếp poky/meta-poky/recipes-core/psplash/files/psplash-poky-img.h sang thành nội dung của mình

Các bạn build lại, và đây là kết quả. À có lưu ý là các bạn nhớ build với image có GUI nhé. Ở đây mình build core-image-weston, hay core-image-sato thì đều ok.

Viết đến bài này thì mình cũng có hơi bí ý tưởng cho Yocto-BBB rồi, 1 phần vì phần cứng hạn chế. 1 số tính năng mình build được thành công trên STM32MP157 hay i.MX91 thì sang đây lại lỗi lên lỗi xuống điển hình như Weston. Nên mình sẽ tạm thời dừng series Yocto-BBB tại đây. Các bạn cho mình xin thêm ý tưởng, hay vướng mắc gì khi làm với Yocto-BBB nhé. Mình sẽ bổ sung thêm khi có thời gian.

Mình sẽ tiếp tục với Series Boot-BBB: về quá trình boot, MLO, SPL, u-boot, busybox, fast boot.

Rất mong được các bạn tiếp tục đón đọc !!!
